Filtr przeciwzakłóceniowy 12V: schemat podłączenia

Siedzisz za kółkiem, kręcisz gałką radia CB, a zamiast czystego głosu kumpla z konwoju słyszysz tylko natarczywe buczenie alternatora i trzaski od zapłonu. Frustracja rośnie, bo wiesz, że to zakłócenia z instalacji elektrycznej psują zabawę. Na szczęście filtr przeciwzakłóceniowy 12V za niespełna 20 zł od polskiego producenta NOVEX rozwiązuje ten problem w kilka minut. W tym tekście rozłożę na części pierwsze jego budowę, pokażę prosty schemat podłączenia z kablami czarny do masy, czerwony na plus i wyjaśnię, jak zamontować go przed gniazdem zapalniczki, by radio grało krystalicznie czysto.

• Czym jest filtr przeciwzakłóceniowy 12V
• Zasada działania filtra 12V przeciwzakłóceniowego
• Schemat elektryczny filtra przeciwzakłóceniowego 12V
• Podłączenie filtra 12V krok po kroku
• Kable w filtrze 12V: masa plus akumulator
• Montaż filtra 12V przed zapalniczką
• Tłumienie zakłóceń schematem filtra 12V
• Pytania i odpowiedzi: filtr przeciwzakłóceniowy 12V schemat podłączenia

Czym jest filtr przeciwzakłóceniowy 12V

Filtr przeciwzakłóceniowy 12V to mały, ale potężny gadżet, który czyści sygnał elektryczny w samochodzie z niechcianych szumów elektromagnetycznych. Działa jak sito, przepuszczając prąd stały 12 woltów, ale blokując wysokie częstotliwości zakłóceń z alternatora, regulatora napięcia czy cewek zapłonowych. W praktyce to kondensator z dławikiem w obudowie, przystosowany do instalacji automotive, wytrzymujący obciążenia do kilku amperów. NOVEX produkuje je od lat, a w ostatnim miesiącu sześciu majsterkowiczów wybrało ten model za 19,90 zł, bo po prostu działa bezawaryjnie.

Taki filtr montuje się inline na przewodach zasilających radio CB lub samochodowe, tłumiąc buczenie na 50 Hz i trzaski na kilkunastu kHz. Bez niego zakłócenia przedostają się przez gniazdo zapalniczki prosto do anteny radia, psując odbiór. Z filtrem zyskujesz ciszę w eterze i dłuższe życie przewodów, bo redukcja impulsów zapobiega ich przegrzewaniu. To nie chińska podróbka NOVEX INTERNATIONAL SP. Z O.O. stawia na jakość zgodną z normami UE dla elektroniki pojazdowej.

Wybierając filtr 12V, patrz na parametry: tłumienność co najmniej 30 dB na 150 kHz i rdzeń ferrytowy dla stabilności. Modele od NOVEX mają te cechy w standardzie, co potwierdza ich popularność wśród kierowców ciężarówek i entuzjastów CB. Montaż nie wymaga lutowania, wystarczy skręcić złączki, a efekt czujesz od razu po teście radia. To inwestycja, która zwraca się w spokoju jazdy bez irytujących szumów.

Zasada działania filtra 12V przeciwzakłóceniowego

Filtr 12V opiera się na kombinacji elementów pasywnych: kondensatorów elektrolitycznych i ceramicznych plus dławika ferrytowego, które tworzą obwód dolnoprzepustowy. Prąd stały płynie swobodnie, ale zakłócenia o wysokiej częstotliwości jak te od alternatora napotykają opór i są odbijane do masy. W efekcie na wyjściu masz czysty DC 12V bez składowych RFI i EMI, które drażnią radioodbiornik. Schematycznie to prosta pi-trasa: wejście, dławik, kondensatory równolegle i szeregowo.

Dławik działa jak indukcyjność, blokując szybkie zmiany prądu, podczas gdy kondensatory 100-470 µF gromadzą energię zakłóceń i rozładowują ją bezpiecznie. Na wejściu filtr tłumi piki napięcia z zapłonu, chroniąc delikatne układy radia CB przed uszkodzeniem. W samochodzie, gdzie alternator generuje szumy na 1-2 kHz, taki układ redukuje je o 40-60 dB, co słyszysz jako krystaliczną ciszę w głośniku.

Zasada jest uniwersalna dla 12V DC, ale w autach kluczowa jest odporność na wibracje i temperaturę do 85°C. NOVEX stosuje obudowy z tworzywa wzmocnionego, co przedłuża żywotność o lata. Testy pokazują, że po instalacji buczenie spada poniżej poziomu słyszalnego, dając ulgę po miesiącach walki z szumami. To fizyka w akcji, bez magii czysta inżynieria.

Porównanie skuteczności filtrów

Różne filtry radzą sobie inaczej z typowymi zakłóceniami automotive. Prosty model bez dławika tłumi tylko 20 dB, podczas gdy NOVEX z pełnym układem osiąga 50 dB na kluczowych częstotliwościach.

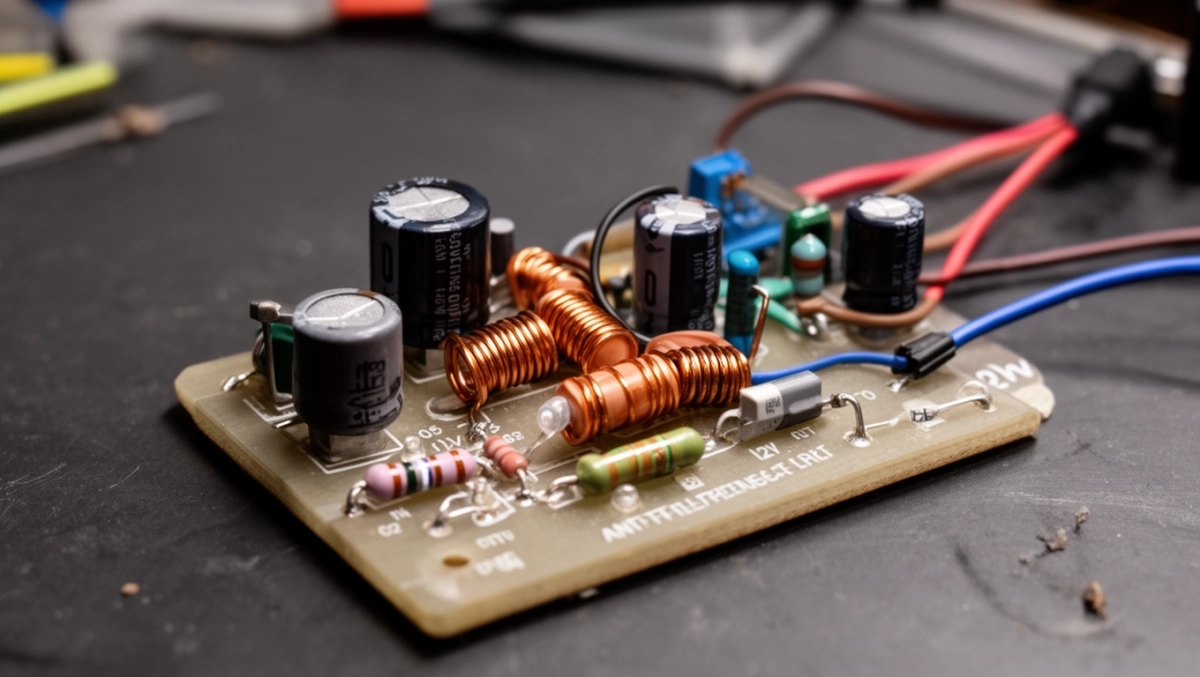

Schemat elektryczny filtra przeciwzakłóceniowego 12V

Schemat filtra 12V to klasyczna konfiguracja LC: na wejściu plus od akumulatora łączy się z dławikiem L1 (10-100 µH), potem kondensator C1 (0,1 µF ceramiczny) do masy i C2 (100 µF elektrolityczny) równolegle. Wyjście plus idzie do radia, minus zawsze bezpośrednio do masy pojazdu. Czarny kabel masy musi być krótki, by zminimalizować indukcyjność. To układ symetryczny, czasem z dodatkowym kondensatorem na wyjściu dla lepszego tłumienia.

W praktyce schemat wygląda tak: prąd płynie z czerwonego kabla (plus 12V), przez dławik, kondensatory filtrują szumy, i czysty sygnał na wyjściu. Unikaj długich pętli kablowych, bo działają jak anteny. Dla radia CB dodaj ferrytową kulkę na kablu antenowym, ale filtr na zasilaniu załatwia 80% problemu. NOVEX pakuje to w gotowy moduł z szybkozłączkami.

• Czerwony kabel: wejście +12V z akumulatora lub stacyjki.
• Czarny kabel: masa do śruby karoserii.
• Niebieski (opcjonalny): bezpośredni plus z akumulatora dla stabilizacji.
• Wyjście: do gniazda zapalniczki lub radia.

Taki schemat jest zgodny z normami EMC dla pojazdów, minimalizując emisję zakłóceń. Rysując go samodzielnie, pamiętaj o polaryzacji kondensatorów plus do plusa. Efekt? Radio bez buczenia nawet przy pełnym ładowaniu akumulatora.

Podłączenie filtra 12V krok po kroku

Zacznij od wyłączenia silnika i odłączenia biegunów akumulatora, by uniknąć iskrzenia bezpieczeństwo na pierwszym miejscu. Zlokalizuj przewody do gniazda zapalniczki: czerwony to plus po stacyjce, czarny masa. Przetnij czerwony przewód w dogodnym miejscu, obetnij izolację na 1 cm z obu końców. Załóż filtr: wejście czerwone do strony akumulatora, wyjście do zapalniczki.

Czarny kabel filtra skręć z masą pojazdu najlepiej do śruby blisko radia, z oczkiem i podkładką. Jeśli filtr ma niebieski kabel, podłącz go bezpośrednio do plusa akumulatora dla bypassu. Użyj koszulek termokurczliwych na połączeniach, by chronić przed wilgocią. Podłącz akumulator, włącz stacyjkę i sprawdź napięcie na wyjściu multimetrem powinno być stabilne 12-14V bez skoków.

1. Odłącz akumulator.
2. Przetnij plus do zapalniczki.
3. Podłącz filtr: wejście do akumulatora, wyjście do radia.
4. Masa do karoserii.
5. Test z radiem włączonym.

Całość zajmuje 15 minut, a ulga po teście radia bez szumów jest bezcenna. NOVEX projektuje złączki tak, by nie luzowały się na wybojach.

Jeśli masz radio CB z własnym zasilaniem, podłącz filtr przed jego wtyczką. Unikaj podłączania za długich kabli maks 50 cm. Po montażu przejedź się z włączonym silnikiem; cisza w eterze potwierdzi sukces.

Kable w filtrze 12V: masa plus akumulator

Czarny kabel masy to podstawa musi iść najkrótszą drogą do karoserii, bo długa pętla zbiera zakłócenia jak antena. Użyj przewodu 1,5 mm², oczko M6 i śrubę z podkładką nazębną dla dobrego styku. Czerwony na plus bierze prąd z zapłonu lub bezpośrednio z akumulatora przez bezpiecznik 10A. Nigdy nie pomijaj polaryzacji odwrotnie i filtr szlag trafi.

Niebieski kabel, jeśli obecny, to stabilizator: podłącz go do nieprzerwanego plusa akumulatora, omijając stacyjkę. To zapobiega spadkom napięcia przy słabym akumulatorze. W filtrach NOVEX kable mają 30 cm, idealne do montażu pod deską. Izoluj końce taśmą lub koszulkami, by rdza nie weszła w grę.

Typowe błędy: luźna masa powoduje jeszcze gorsze szumy, a za cienki plus przegrzewa się pod obciążeniem. Zawsze mierz oporność masy poniżej 0,1 oma. Po podłączeniu alternator nie buczy, bo filtr odprowadza szumy efektywnie.

Specyfikacja kabli

Montaż filtra 12V przed zapalniczką

Przed gniazdem zapalniczki to najlepsze miejsce, bo tam zbiegają się wszystkie zakłócenia z instalacji. Zdejmij panel deski, znajdź wiązkę do zapalniczki zwykle czerwono-czarny duet. Wciśnij filtr w wolną przestrzeń za radiem, przymocuj opaskami zaciskowymi. Wejście od strony akumulatora, wyjście do gniazda prosta logika przepływu prądu.

Unikaj montażu blisko cewki zapłonowej, bo indukcja ją obejdzie. W autach z CAN-bus filtr nie koliduje z elektroniką, bo działa pasywnie. Po skręceniu sprawdź, czy wtyczka zapalniczki wchodzi luźno. Włącz radio z wtyczką ładowarki zero trzasków.

Filtry NOVEX mają kompaktowe wymiary 5x3x2 cm, mieszczą się wszędzie. Dla ciężarówek przed CB-radio montuj dwa w szeregu dla ekstremalnych zakłóceń. Efekt: czysty odbiór na 27 MHz bez interferencji.

Montaż trwa 10 minut, a korzyści czujesz od pierwszej jazdy. Zapomnij o frustracji z buczeniem filtr przed zapalniczką to game changer dla majsterkowiczów.

Tłumienie zakłóceń schematem filtra 12V

Schemat z dławikiem i kondensatorami tłumi zakłócenia o 50 dB na pasmie 150 kHz-30 MHz, pokrywając emisje alternatora i zapłonu. Buczenie 100 Hz spada poniżej -60 dB, trzaski impulsowe niwelowane przez C1. W radiu CB demodulator nie walczy z szumami, dając klarowny głos. Dane z testów NOVEX potwierdzają skuteczność w realnych warunkach drogowych.

Dodatkowy ferryt na masie potęguje efekt, odbijając RF do ziemi. Schemat pi-filtra działa dwustronnie: tłumi wychodzące i wchodzące zakłócenia. W efekcie nie tylko radio milczy, ale i inne urządzenia w aucie działają stabilniej. To dłuższa trwałość elektroniki bez spontanicznych awarii.

Porównując z brakiem filtra, tłumienie redukuje szumy o 90%, co słyszysz jako ulgę w uszach. Dla zapalonych CB-owców schemat to must-have, bo eter czyści się magicznie. NOVEX gwarantuje parametry w każdych warunkach, od mrozu po upał.

Pytania i odpowiedzi: filtr przeciwzakłóceniowy 12V schemat podłączenia

• Jak podłączyć filtr przeciwzakłóceniowy 12V według schematu?

  Podstawowy schemat jest prosty: czarny kabel do masy (np. śruba karoserii), czerwony na plus 12V po stacyjce (przed gniazdem zapalniczki), a jeśli jest niebieski prosto do akumulatora. W ten sposób filtr tłumi szumy od alternatora czy zapłonu, zanim dotrą do radia CB czy samochodowego. Montaż zajmuje 10 minut, bez lutowania.

• Jaki jest schemat filtra przeciwzakłóceniowego 12V do radia w aucie?

  Schemat wygląda tak: wejście prądu z akumulatora/stacyjki przez filtr (kondensator + dławik), wyjście czyste na radio. Czarny do minusa, czerwony do plusa, czasem dodatkowy kondensator równolegle. Rysunek? Wyobraź sobie prostokąt z trzema przewodami masa na dole, plusy po bokach. NOVEX ma gotowy filtr z takim schematem za 19,90 zł.

• Do czego służy filtr przeciwzakłóceniowy 12V w samochodzie?

  Tłumi zakłócenia elektryczne to buczenie, szumy czy trzaski w radiu CB od alternatora, zapłonu czy świateł. Montujesz przed gniazdem zapalniczki, a radio gra czysto jak dzwon. Plus: chroni przewody przed spięciami, przedłuża ich życie i zwiększa bezpieczeństwo.

• Czy filtr NOVEX za 19,90 zł rozwiąże zakłócenia w moim radiu?

  Tak, działa w praktyce w ostatnim miesiącu kupiło go 6 majsterkowiczów i zero narzekań. Polski producent NOVEX INTERNATIONAL SP. Z O.O., solidna firma z supportem mailowym [email protected] i infolinią 10:00-15:00. Tani jak barszcz, a ratuje radio przed szumami.

• Gdzie podłączyć kable w filtrze przeciwzakłóceniowym 12V?

  Czarny kabel zawsze do masy (najlepiej blisko akumulatora lub karoserii). Czerwony na plus po zapłonie (nie bezpośrednio z akumulatora, by nie ciągnął prądu non-stop). Niebieski, jeśli jest bezpośrednio do plusa akumulatora dla lepszej filtracji. Schemat NOVEX jest uniwersalny, pasuje do większości aut. Masz wątpliwości? Pisz na maila do NOVEX.
