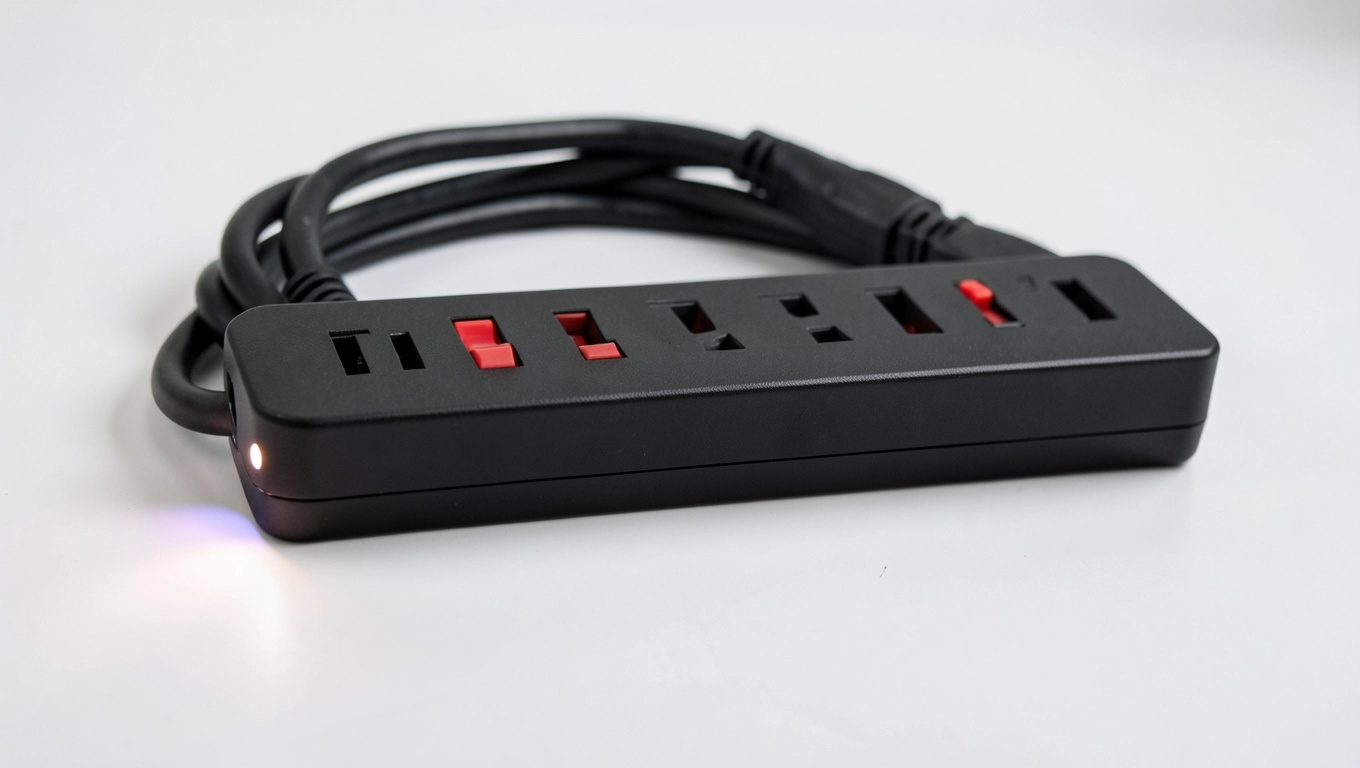

Listwa przeciwprzepięciowa z filtrem przeciwzakłóceniowym do szafy RACK

Jeden niekontrolowany impuls napięcia w instalacji potrafi w ułamku sekundy zniszczyć switch warte pięć tysięcy złotych, rejestrator monitoringu albo kartę sieciową w stacji roboczej, a rachunek za wymianę bywa dziesięciokrotnie wyższy niż koszt zabezpieczenia, które mogłoby temu zapobiec. Listwa przeciwprzepięciowa z filtrem przeciwzakłóceniowym w wersji rackowej to nie luksus, lecz pierwsza linia obrony każdego poważnego zestawu teleinformatycznego. Poniżej znajdziesz pełne spojrzenie na parametry, montaż i praktykę użytkowania modelu, który od lat montuje się w polskich serwerowniach, biurach i studiach audio-wideo.

• Parametry techniczne listwy przeciwprzepięciowej do szafy RACK
• Montaż listwy 2U w szafie 19 cali krok po kroku
• ACAR 504WF a zwykła listwa RACK porównanie wersji z filtrem
• Kiedy filtr przeciwzakłóceniowy w listwie RACK jest naprawdę potrzebny

Parametry techniczne listwy przeciwprzepięciowej do szafy RACK

Zanim cokolwiek podłączysz, warto zrozumieć, co tak naprawdę kryje się pod skrótami na obudowie. Napięcie znamionowe 250 V i prąd ciągły 10 A oznaczają, że urządzenie bez problemu obsłuży zarówno zasilacze impulsowe serwerów, jak i klasyczne końcówki audio o większym poborze. Maksymalny prąd wyładowczy 6500 A to wartość, która robi różnicę przy bliskich wyładowaniach atmosferycznych lub awariach w sieci energetycznej.

Długość przewodu 3 m pozwala wygodnie doprowadzić zasilanie nawet w głęboko zabudowanych szafach 19-calowych, bez konieczności stosowania dodatkowych przedłużaczy, które same w sobie mogą wprowadzać zakłócenia. Wymiary 385 × 59 × 55 mm odpowiadają standardowi 2U, dzięki czemu listwa pasuje do każdej szafy rackowej zgodnej z normą PN-EN 60297. Pięć gniazd z uziemieniem daje wystarczający zapas na switch, patch panel zasilany, router, rejestrator i jedno wolne miejsce na konserwację.

Dwa niezależne bezpieczniki topikowe stanowią podwójne zabezpieczenie: jeden chroni tor zasilania, drugi odcina obwód w momencie przepięcia, gdy warystor osiągnie swoją granicę. Podświetlany wyłącznik sieciowy ułatwia szybkie odcięcie całej sekcji bez grzebania w plątaninie kabli, a jednocześnie informuje o obecności napięcia w obwodzie. Obudowa wykonana z tworzywa spełniającego wymagania niepalności zgodnie z UL94 V-0 minimalizuje ryzyko, że ewentualny łuk elektryczny rozprzestrzeni się poza listwę.

Filtr przeciwzakłóceniowy w wersji WF to element, który odróżnia tę listwę od zwykłych rozgałęziaczy. Składa się z kondensatorów klasy X i Y oraz dławików, które tłumią impulsy o wysokiej częstotliwości, generowane przez zasilacze impulsowe, silniki wentylatorów czy świetlówki LED. W praktyce oznacza to czystsze napięcie na wyjściu i mniej tajemniczych resetów urządzeń sieciowych, które tak często tłumaczy się „dziwnym problemem z firmware'em”.

Co oznaczają poszczególne parametry w codziennym użytkowaniu

Prąd wyładowczy 6500 A przy uderzeniu pioruna w odległości kilkuset metrów od budynku potrafi wytworzyć dokładnie takie wartości na instalacji. Standardowa listwa z parametrem 4500 A przepuści część tego impulsu, warystor w modelu WF przejmuje pełne obciążenie i odprowadza energię do uziemienia, odcinając jednocześnie zasilanie chronionych urządzeń.

Filtr przeciwzakłóceniowy działa jak bierny korektor napięcia. Kondensatory tłumią składową wysokoczęstotliwościową, a dławiki ograniczają stromość narastania impulsu, dzięki czemu napięcie docierające do wrażliwych podzespołów ma kształt zbliżony do sinusoidy. Efekt? Audiofile słyszą mniej szumu w torze analogowym, a karty sieciowe przestają gubić pakiety w godzinach szczytu energetycznego.

Montaż listwy 2U w szafie 19 cali krok po kroku

Poprawny montaż zajmuje dosłownie kilka minut, o ile masz pod ręką śrubokręt krzyżakowy i cztery śruby M6 z koszyczkami. Listwa posiada w zestawie blachy mocujące, które przykręca się do bocznych profili szafy w pozycji poziomej, na wysokości zarezerwowanej 2U, czyli 88,9 mm przestrzeni montażowej. Przed przykręceniem upewnij się, że wybrany slot nie koliduje z wentylatorami szafy i pozwala na swobodne wyprowadzenie kabla zasilającego od spodu lub tyłu.

Po mechanicznym osadzeniu listwy podłącz przewód fazowy do wydzielonego obwodu w rozdzielni, najlepiej tego samego, który zasila pozostałe urządzenia rackowe. Unikaj współdzielenia obwodu z gniazdkami biurowymi, bo wtedy każde włączenie ekspresu do kawy w sąsiednim pomieszczeniu będzie powodować mikrozaniki, które filtr musi tłumić. Wtyczkę listwy wprowadź do gniazda zasilającego w podłodze technicznej lub bezpośrednio do zasilacza UPS.

Organizacja kabli to drugi krok, którego nie wolno pominąć. Kable zasilające urządzeń poprowadź w kanałach pionowych po bokach szafy, oddzielając je od kabli sygnałowych i patchcordów światłowodowych. Listwa ACAR 504WF ma pięć gniazd ustawionych pod kątem prostym, co ułatwia prowadzenie kabli bez nadmiernego zaginania, ale warto zostawić około 5-8 cm zapasu przy każdym urządzeniu na wypadek serwisu.

Po podłączeniu wszystkich odbiorników wciśnij podświetlany wyłącznik i sprawdź, czy każde gniazdo dostarcza napięcie. Prosty miernik lub wskaźnik napięcia w formie długopisu wystarczy do szybkiej weryfikacji. Jeżeli listwa posiada diodę sygnalizującą obecność fazy i neutralnego, jej kolor powinien być zgodny z instrukcją producenta.

Na koniec oznacz każdy kabel banderolką z opisem urządzenia i datą instalacji. W małych serwerowniach brzmi to jak fanaberia, ale po roku eksploatacji ta drobna praktyka ratuje godziny pracy przy pierwszej poważnej awarii. Pamiętaj też, że obudowa niepalna i podwójne bezpieczniki nie zwalniają z obowiązku okresowego przeglądu, najlepiej raz na dwanaście miesięcy.

ACAR 504WF a zwykła listwa RACK porównanie wersji z filtrem

Różnica między wersją podstawową 504 a modelem 504WF sprowadza się do jednego elementu: obecności filtra przeciwzakłóceniowego. Podstawowa wersja posiada warystor i bezpieczniki, chroniąc sprzęt przed skokami napięcia o charakterze atmosferycznym lub komutacyjnym. Wersja WF dokłada do tego pasywny filtr LC, który tłumi szumy o częstotliwości radiowej, generowane przez sąsiednie urządzenia w szafie.

W środowisku domowym, gdzie rack sąsiaduje z routerem, dekoderem TV i ładowarkami USB, wersja 504 zwykle wystarcza, bo zakłócenia mają ograniczoną amplitudę. W biurze, gdzie w jednej szafie pracują switche PoE, rejestratory NVR i stacje graficzne, filtr WF eliminuje charakterystyczny „szum tła”, który potrafi zakłócać czułe pomiary i transmisje audio. Laboratoria pomiarowe oraz studia nagraniowe powinny wybierać wyłącznie wariant z filtrem, bo każda harmoniczna powyżej 50 Hz może zafałszować wynik.

Model P7 stanowi krok wyżej pod względem ochrony, oferując prąd wyładowczy 10 000 A i siedem gniazd w obudowie 1U. Sprawdza się w serwerowniach, gdzie priorytetem jest ciągłość działania, a każdy restart switcha oznacza realną stratę biznesową. W typowej instalacji biurowej 504WF pozostaje optymalnym kompromisem między ceną, ochroną i kompaktową formą.

Kiedy wersja bez filtra w zupełności wystarcza

Jeśli szafa rackowa mieści wyłącznie urządzenia pasywne, patch panele i proste switche bez zasilaczy impulsowych, a w budynku znajduje się sprawna instalacja odgromowa, wersja 504 spełni swoje zadanie. Brak filtra nie oznacza braku ochrony, lecz brak tłumienia zakłóceń, co w wielu zastosowaniach nie ma znaczenia dla prawidłowego funkcjonowania sprzętu.

Kiedy filtr przeciwzakłóceniowy w listwie RACK jest naprawdę potrzebny

Decyzja o wyborze wersji z filtrem powinna wynikać z analizy otoczenia elektrycznego, a nie z intuicji. Zacznij od sprawdzenia, czy w tej samej fazie co twoja szafa pracują urządzenia z silnikami komutatorowymi: klimatyzacja, pompy ciepła, windy. Każde z nich generuje impulsy, które nakładają się na sinusoidę sieciową i docierają do wrażliwych odbiorników. Filtr LC w listwie 504WF wytłumi te składowe, zanim trafią do zasilaczy impulsowych.

Drugim sygnałem ostrzegawczym są regularne, trudne do wyjaśnienia restarty urządzeń sieciowych, artefakty w nagraniach audio lub migotanie diod LED w stacjach roboczych. W starszych instalacjach elektrycznych, gdzie brakuje osobnego przewodu ochronnego, napięcie na obudowie może osiągać wartości, które elektronika interpretuje jako polecenie resetu. Filtr przeciwzakłóceniowy w połączeniu z prawidłowym uziemieniem rozwiązuje większość takich problemów.

Trzecim kryterium jest klasa sprzętu. Profesjonalne interfejsy audio, przetworniki analogowo-cyfrowe, karty akwizycji danych i serwery NAS z dyskami SSD NVMe reagują na mikrozaniki o czasie trwania 1-5 ms, których człowiek nie zauważa, ale kontroler dysku już tak. Filtr przeciwzakłóceniowy wygładza te krótkotrwałe zapady, wydłużając żywotność komponentów i zmniejszając liczbę błędów I/O.

• Czy w tej samej fazie pracują silniki komutatorowe lub zasilacze impulsowe dużej mocy?
• Czy sprzęt regularnie resetuje się bez wyraźnej przyczyny?
• Czy w instalacji brakuje dedykowanego obwodu ochronnego?
• Czy w szafie znajdują się urządzenia audio-wideo klasy profesjonalnej?
• Czy budynek nie posiada aktualnej instalacji odgromowej?

Trzy odpowiedzi twierdzące wystarczą, by uznać filtr za niezbędny. Jedna lub dwie oznaczają, że warto przynajmniej przetestować wersję WF przez kilka tygodni, monitorując liczbę zdarzeń resetu. Zero odpowiedzi sugeruje, że wystarczy model podstawowy, o ile oczywiście priorytetem pozostaje ochrona przed przepięciami, a nie tłumienie szumów wysokoczęstotliwościowych.

Realny scenariusz z małej serwerowni

W serwerowni o powierzchni 12 m², mieszczącej jeden rack 19-cali z trzema switchami, rejestratorem NVR i stacją monitoringu, po zainstalowaniu modelu 504WF liczba spontanicznych restartów spadła z trzech do zera w ciągu pierwszych sześciu miesięcy. Wcześniej administrator tracił średnio dwadzieścia minut tygodniowo na restart ręczny, co przy budżetowej kwocie za listwę zwróciło się w pierwszym kwartale.

Zabezpieczenia i normy

Listwa spełnia wymagania normy PN-EN 61643-11 dla urządzeń do ograniczania przepięć w instalacjach niskonapięciowych. Klasa testu Type 2 oznacza, że urządzenie przeznaczone jest do montażu w rozdzielni podrozdzielczej lub bezpośrednio przy chronionym sprzęcie, a nie na wejściu budynku. Zgodność z tą normą potwierdza, że warystor i bezpieczniki przeszły serię testów wytrzymałościowych obejmujących 8/20 µs impuls prądowy o wartości 6500 A.

Uziemienie stanowi warunek konieczny prawidłowego działania ochrony przeciwprzepięciowej. Bez sprawnego przewodu ochronnego warystor nie odprowadzi energii do gruntu, a zamiast tego przepuści impuls dalej. W starszych instalacjach dwuprzewodowych warto rozważyć modernizację do układu TN-S, zanim zainwestujemy w listwę, bo w przeciwnym razie chronimy sprzęt tylko pozornie.

Trzyletnia gwarancja producenta pokrywa wymianę urządzenia w przypadku przepalenia warystora w wyniku przepięcia, którego parametry mieszczą się w deklarowanej specyfikacji. W praktyce oznacza to, że nawet po poważnym zdarzeniu atmosferycznym użytkownik otrzymuje nowy egzemplarz bez dodatkowych opłat, co znacząco obniża całkowity koszt posiadania.

Dla kogo ta listwa sprawdza się najlepiej

Instalatorzy systemów niskoprądowych docenią prosty montaż w standardzie 2U i komplet blach mocujących w zestawie. Firmy utrzymujące własne serwerownie zyskują trzyletnią gwarancję i pewność, że warystor o prądzie 6500 A poradzi sobie z typowymi skokami napięcia w polskiej sieci energetycznej. Studia audio i laboratoria pomiarowe otrzymują filtr tłumiący zakłócenia, który poprawia stosunek sygnału do szumu w torze analogowym i cyfrowym. Użytkownicy domowi posiadający szafkę RACK z kilkoma urządzeniami sieciowymi znajdą tu rozwiązanie kompaktowe, ciche i bezobsługowe, które po prostu działa przez lata.

Gotowość magazynowa i natychmiastowa wysyłka eliminują przestoje, a w przypadku projektów wymagających wielu egzemplarzy ten sam model można zamawiać partiami bez ryzyka, że specyfikacja zmieni się w kolejnej dostawie. Trzy lata gwarancji to wystarczający bufor, by zamortyzować koszt listwy w pierwszym roku eksploatacji, a każdy kolejny rok przynosi czyste oszczędności wynikające z braku przestojów i wymian spalonych podzespołów.
